Высокочистый абразивный материал для прецизионного шлифования. Не загрязняет обрабатываемую поверхность — минимум примесей Fe₂O₃. Идеален для инструментальной и нержавеющей стали.
Актуальные ориентиры по объёму поставки. НДС: +22%.
| Фракционная группа | от 25 кг | от 50 кг | от 100 кг | от 500 кг | от 1000 кг |
|---|---|---|---|---|---|
| F12–F90 | 194.72 | 164.72 | 149.72 | 126.72 | 125.22 |
| F100–F220 | 203.76 | 173.76 | 158.76 | 135.76 | 134.26 |
| F230–F240 | 263.79 | 233.79 | 218.79 | 195.79 | 194.29 |
| F280 | 248.52 | 218.52 | 203.52 | 180.52 | 179.02 |
| F320 | 260.26 | 230.26 | 215.26 | 192.26 | 190.76 |
| F360 | 265.51 | 235.51 | 220.51 | 197.51 | 196.01 |
| F400 | 280.90 | 250.90 | 235.90 | 212.90 | 211.40 |
| F500 | 288.25 | 258.25 | 243.25 | 220.25 | 218.75 |
| F600 | 324.79 | 294.79 | 279.79 | 256.79 | 255.29 |
| F800 | 346.10 | 316.10 | 301.10 | 278.10 | 276.60 |
| F1000 | 361.41 | 331.41 | 316.41 | 293.41 | 291.91 |
| F1200 | 356.89 | 326.89 | 311.89 | 288.89 | 287.39 |
Физико-механические свойства электрокорунда белого марки 25А
Электрокорунд белый 25А — высокочистый абразивный материал, получаемый плавкой технического глинозёма (Al₂O₃ ≥ 99.4%) в электродуговых печах. Характерный белый цвет обусловлен отсутствием примесей оксидов железа и титана.
Зерно 25А более хрупкое и остроугольное по сравнению с 14А, что обеспечивает самозатачивание и чистый рез. Не загрязняет обрабатываемую поверхность — критическое преимущество при шлифовании нержавеющей стали, титана, медицинских инструментов.
Применяется в производстве шлифовальных кругов высшего класса, абразивной шкурки, полировальных паст, а также как компонент огнеупорных масс высокотемпературных печей (t° плавления до 2250°C).
По ГОСТ 28818-90
| Показатель | Значение |
|---|---|
| Al₂O₃, % (не менее) | 99.4 |
| Fe₂O₃, % (не более) | 0.03 |
| SiO₂, % (не более) | 0.1 |
| Na₂O, % (не более) | 0.3 |
| Разрушаемость, % (не более) | 52 |
| Твёрдость по Моосу | 9 |
| Микротвёрдость, ГПа | 19.6 – 20.9 |
| Механическая прочность, Н | 8.3 – 10.8 |
| Истинная плотность, г/см³ | 3.95 |
| Температура плавления, °C | 2050 – 2250 |
Крупные фракции для обдирочного и чернового шлифования. Классификация по FEPA / ГОСТ Р 52381-2005.
| Фракция FEPA | ГОСТ | Размер, мм | Диапазон, мкм | Мин. партия | Цена |
|---|---|---|---|---|---|
| F12 | 160 | 2.36–2.00 | 1700–2360 | 25 кг | По запросу |
| F14 | 125 | 2.00–1.70 | 1400–2000 | 25 кг | По запросу |
| F16 | 100 | 1.70–1.40 | 1180–1700 | 25 кг | По запросу |

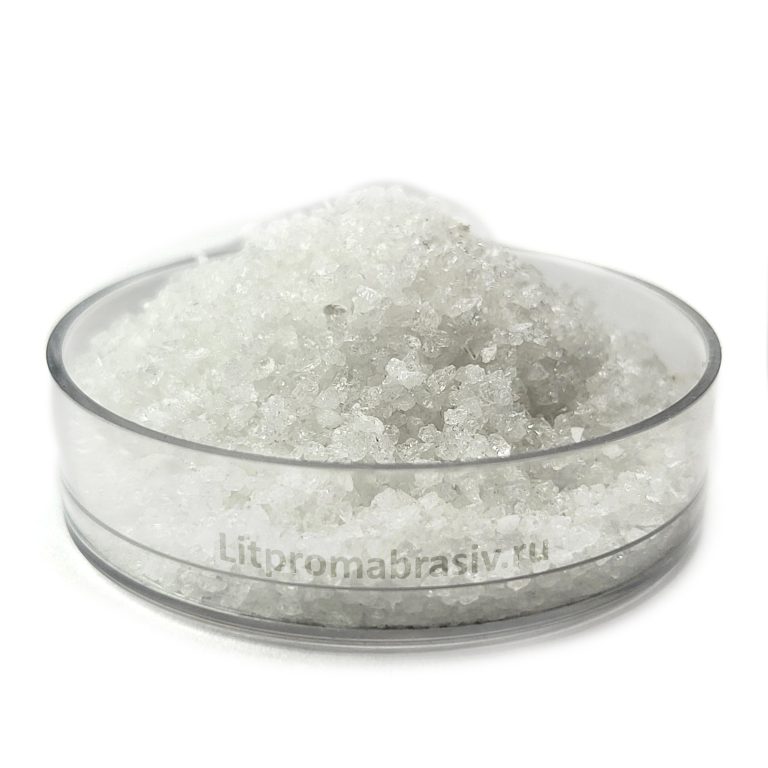

| F20 | 80 | 1.18–1.00 | 850–1180 | 25 кг | По запросу |
| F22 | 63 | 1.00–0.85 | 710–1000 | 25 кг | По запросу |
| F24 | 63 | 0.85–0.71 | 600–850 | 25 кг | По запросу |
| F30 | 50 | 0.71–0.60 | 500–710 | 25 кг | По запросу |
| F36 | 40 | 0.60–0.50 | 425–600 | 25 кг | По запросу |
| F40 | 40 | 0.50–0.425 | 355–500 | 25 кг | По запросу |
| F46 | 32 | 0.425–0.355 | 300–425 | 25 кг | По запросу |
| F54 | 25 | 0.355–0.300 | 250–355 | 25 кг | По запросу |
Уточните цену и сроки — ответим в течение часа
Средние фракции для чистового шлифования.
| Фракция FEPA | ГОСТ | Размер, мм | Диапазон, мкм | Мин. партия | Цена |
|---|---|---|---|---|---|
| F60 | 25 | 0.300–0.250 | 212–300 | 25 кг | По запросу |
| F70 | 20 | 0.250–0.212 | 180–250 | 25 кг | По запросу |
| F80 | 20 | 0.212–0.180 | 150–212 | 25 кг | По запросу |
| F90 | 16 | 0.180–0.150 | 125–180 | 25 кг | По запросу |

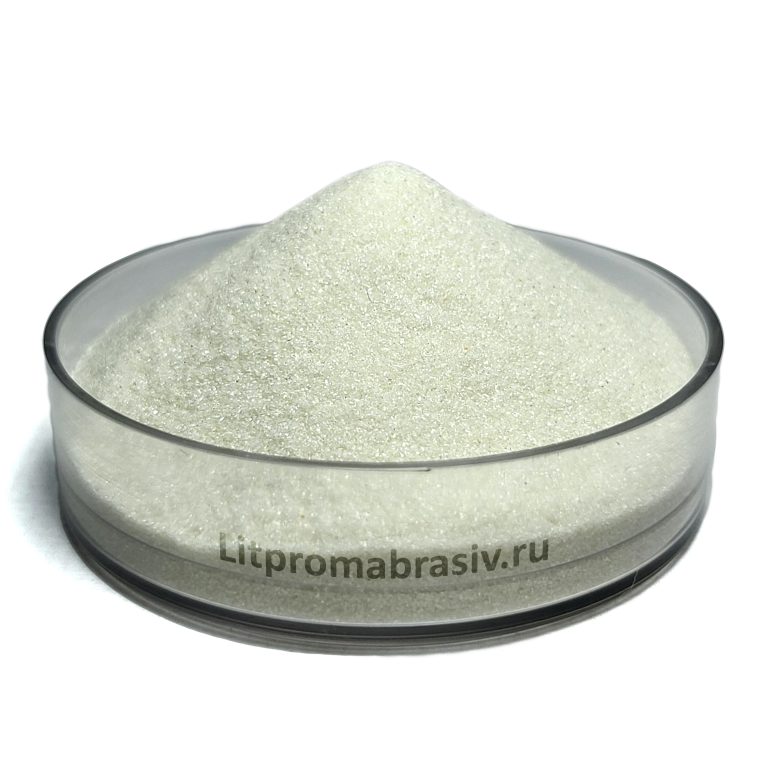

| F100 | 16 | 0.150–0.125 | 106–150 | 25 кг | По запросу |
| F120 | 12 | 0.125–0.106 | 90–125 | 25 кг | По запросу |
| F150 | 10 | 0.106–0.075 | 63–106 | 25 кг | По запросу |
| F180 | 8 | 0.075–0.063 | 53–75 | 25 кг | По запросу |
| F220 | 6 | 0.063–0.053 | 45–63 | 25 кг | По запросу |

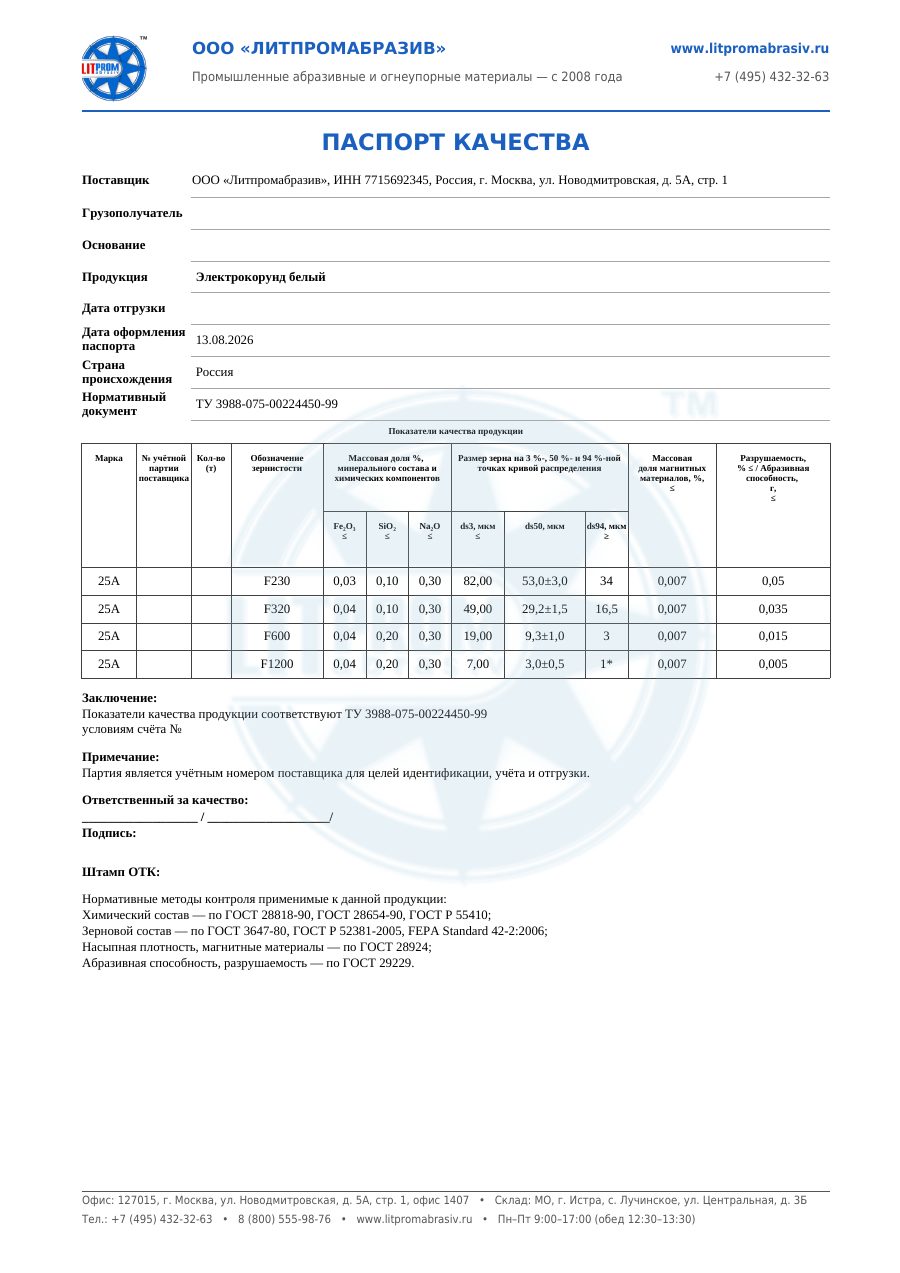

Тонкие фракции для полировки, суперфиниша, притирки. По FEPA 42-2:2006.
| Фракция | d50, мкм | d3 макс., мкм | Мин. партия | Цена |
|---|---|---|---|---|
| F230 | 53.0 ± 3 | 75 | 10 кг | По запросу |
| F240 | 44.5 ± 2 | 63 | 10 кг | По запросу |
| F280 | 36.5 ± 1.5 | 51 | 10 кг | По запросу |
| F320 | 29.2 ± 1.5 | 41 | 10 кг | По запросу |
| F360 | 22.8 ± 1.5 | 32 | 10 кг | По запросу |
| F400 | 17.3 ± 1 | 25 | 10 кг | По запросу |
| F500 | 12.8 ± 1 | 19 | 10 кг | По запросу |
| F600 | 9.3 ± 1 | 14 | 10 кг | По запросу |
| F800 | 6.5 ± 1 | 10 | 10 кг | По запросу |
| F1000 | 4.5 ± 0.8 | 7 | 10 кг | По запросу |
| F1200 | 3.0 ± 0.5 | 5 | 10 кг | По запросу |

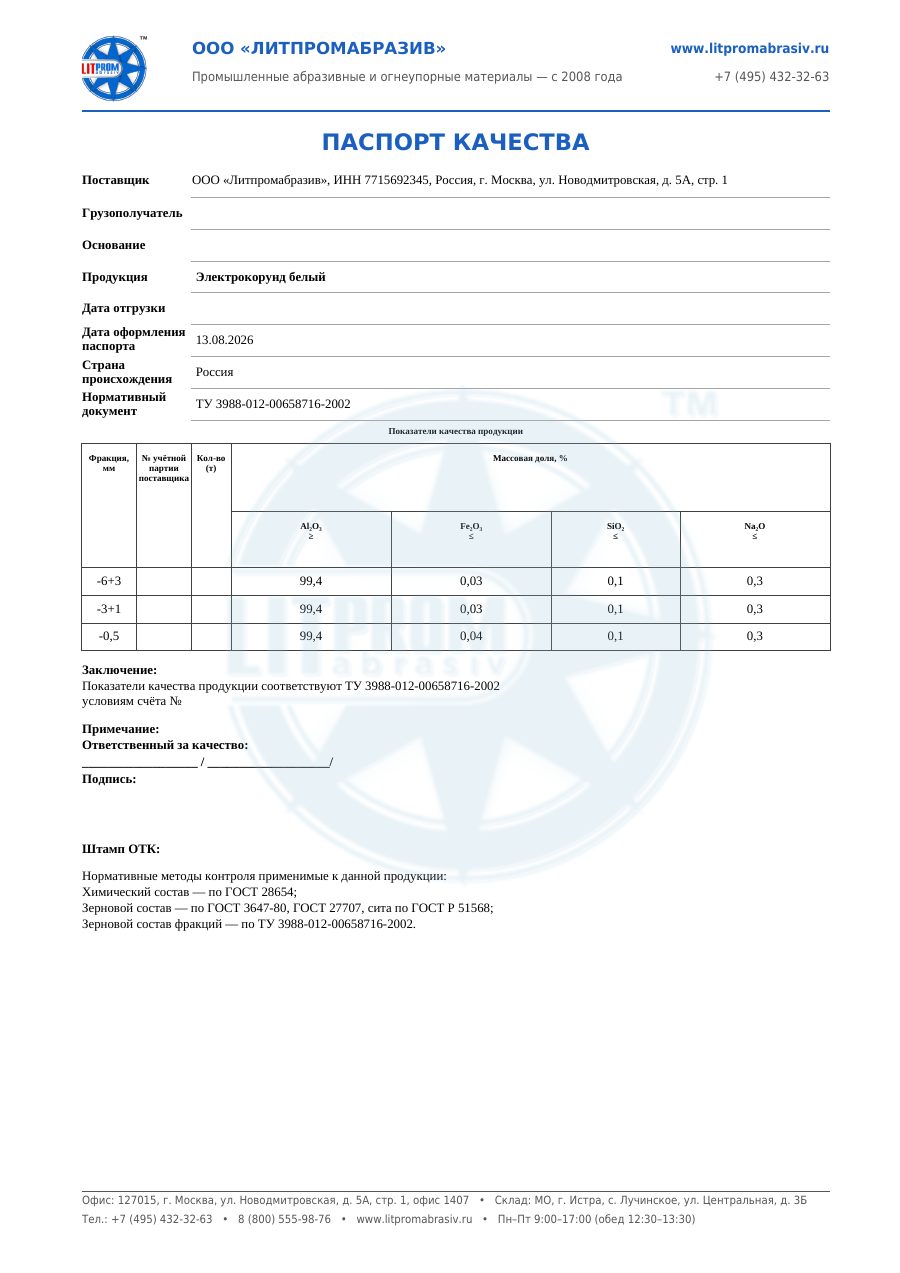

Калиброванные фракции для высокотемпературных огнеупорных масс (t° плавления до 2250°C — выше, чем у 14А). Пескоструйная обработка без загрязнения.
| Фракция | Размер, мм | Применение | Мин. партия | Цена |
|---|---|---|---|---|
| -10 мм | 0 – 10.0 | Огнеупорные бетоны, крупный наполнитель | 25 кг | По запросу |
| -8+5 | 5.0 – 8.0 | Огнеупорные бетоны, набивные массы | 25 кг | По запросу |
| -6+3 | 3.0 – 6.0 | Огнеупорные бетоны, пескоструй | 25 кг | По запросу |
| -3+1 | 1.0 – 3.0 | Огнеупорные массы, покрытия | 25 кг | По запросу |
| -3+0.5 | 0.5 – 3.0 | Многофракционная смесь | 25 кг | По запросу |
| -1+0.5 | 0.5 – 1.0 | Огнеупорные массы | 25 кг | По запросу |
| 1 мм | 0 – 1.0 | Мелкий наполнитель | 25 кг | По запросу |
| 0.63 мм | 0 – 0.63 | Тонкий наполнитель | 25 кг | По запросу |
| 0.5 мм | 0 – 0.5 | Корундовая мука | 25 кг | По запросу |
Высокочистый корунд для печей и огнеупоров — t° до 2250°C
25А производится из чистого глинозёма (не из боксита как 14А) — процесс энергоёмче. Зато содержание примесей Fe₂O₃ всего 0.03% против 0.6% у 14А — это критично при обработке нержавейки, титана, медицинских инструментов.
Закалённые и легированные стали, быстрорежущие стали (Р6М5, Р18), нержавейка (12Х18Н10Т), титан, жаропрочные сплавы. Везде, где недопустимо загрязнение Fe₂O₃ и TiO₂.
Температура плавления 25А — до 2250°C (у 14А — до 2000°C). Белый электрокорунд используется в огнеупорных массах для высокотемпературных печей, где 14А уже недостаточно стоек. Минимум примесей — чистые огнеупоры.
Да, 25А отлично подходит для пескоструя, особенно когда важно не загрязнять поверхность. Но он дороже 14А, поэтому для обычного пескоструя по стали обычно используют 14А, а 25А — для нержавейки и цветных металлов.
Оставьте заявку — ответим в течение 1 часа в рабочее время
