Главная - Стандарты - Зерновой состав абразивов - Классификация. Зернистость и зерновой состав. Обозначение фракции стандарт FEPA ISO 8486

Классификация. Зернистость и зерновой состав. Обозначение фракции стандарт FEPA ISO 8486

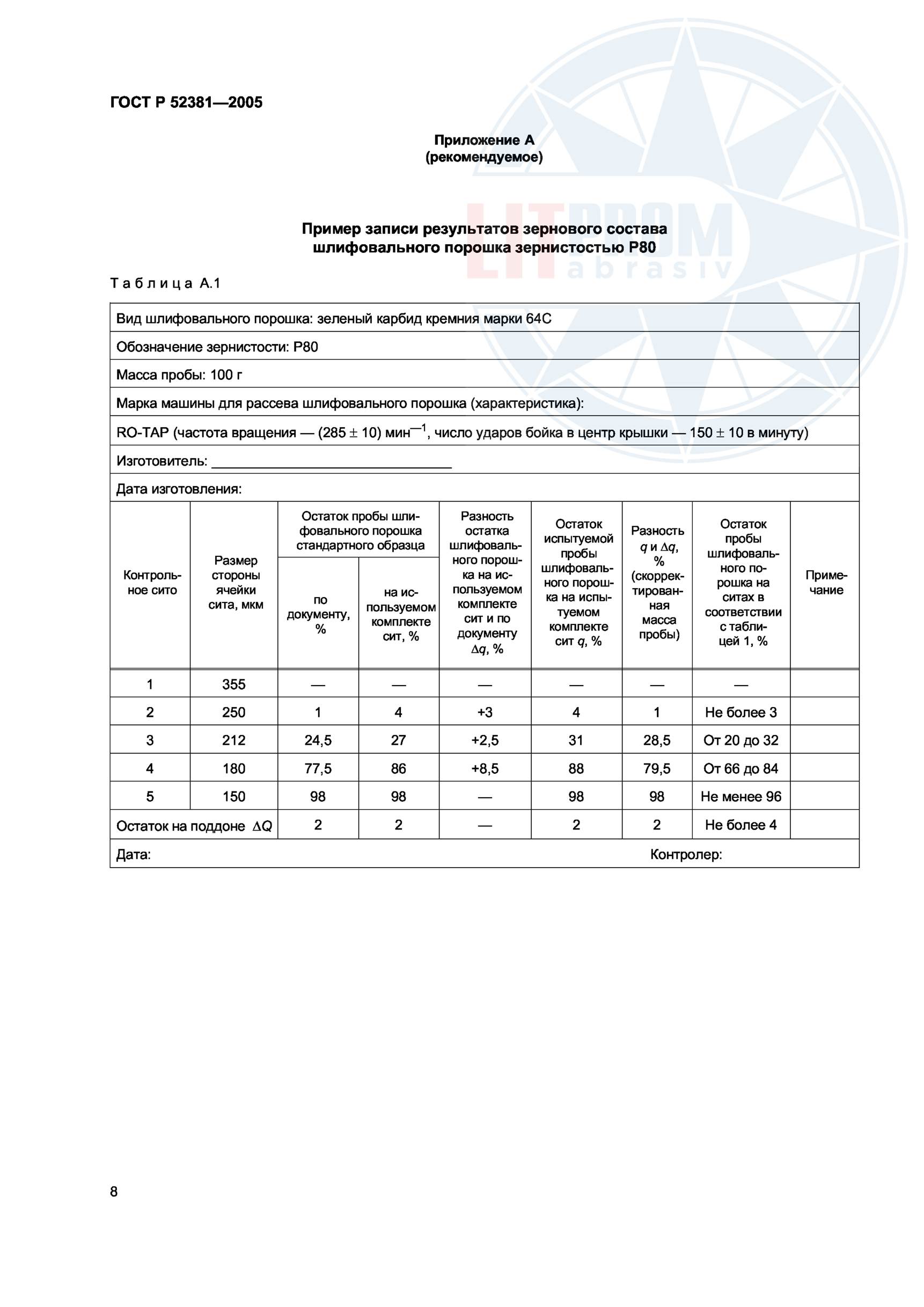

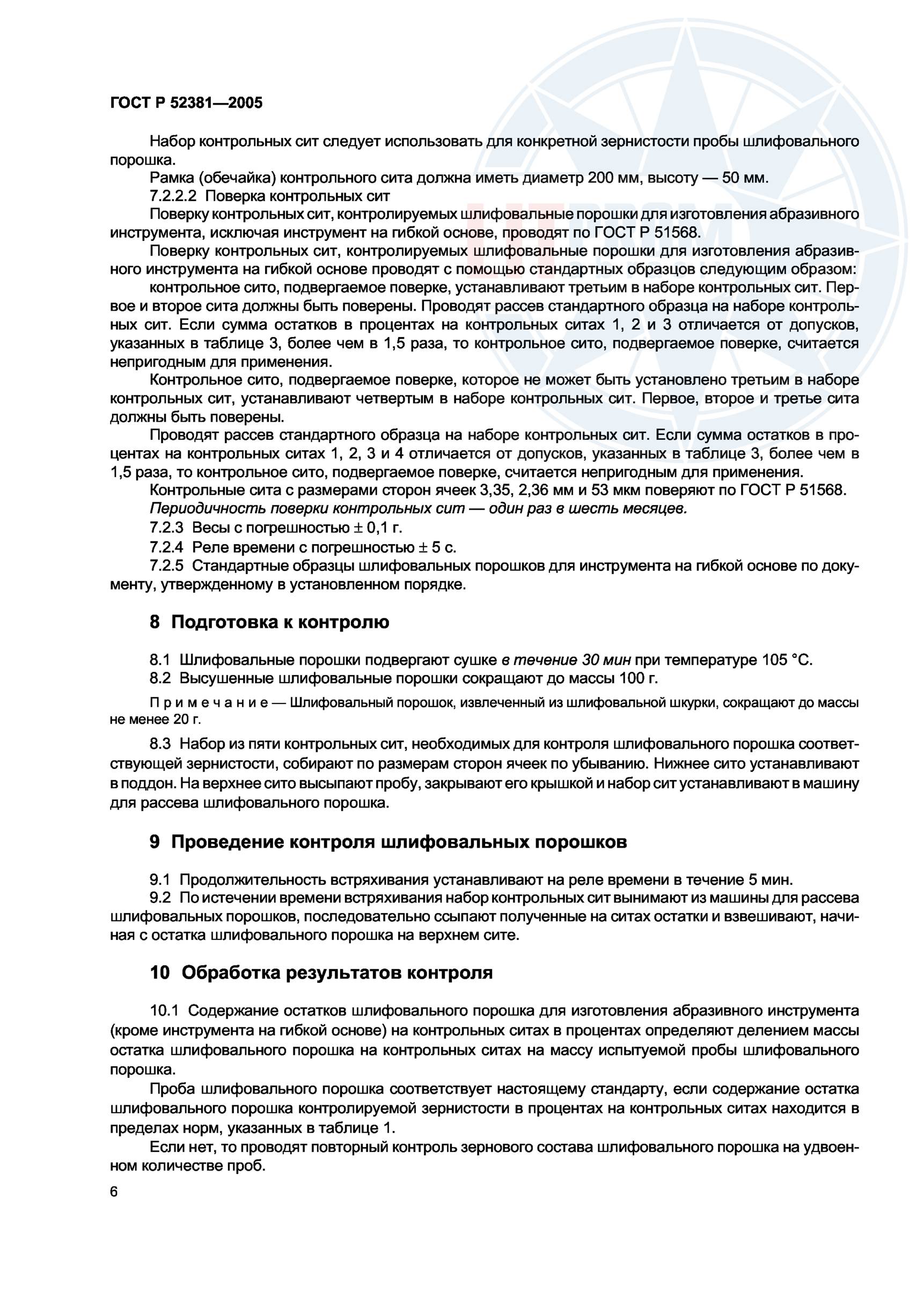

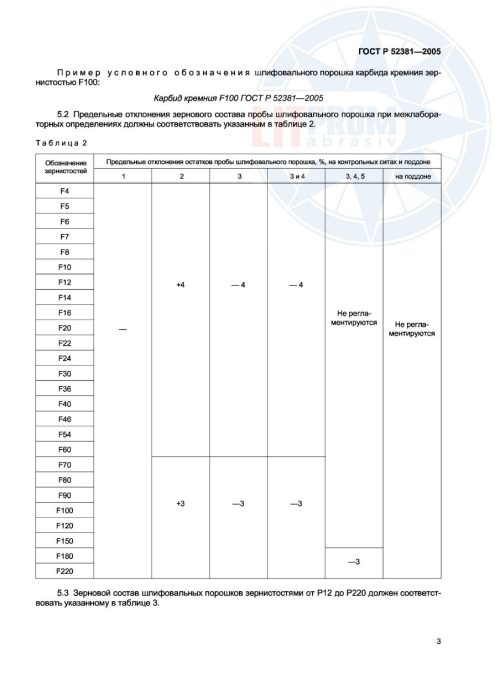

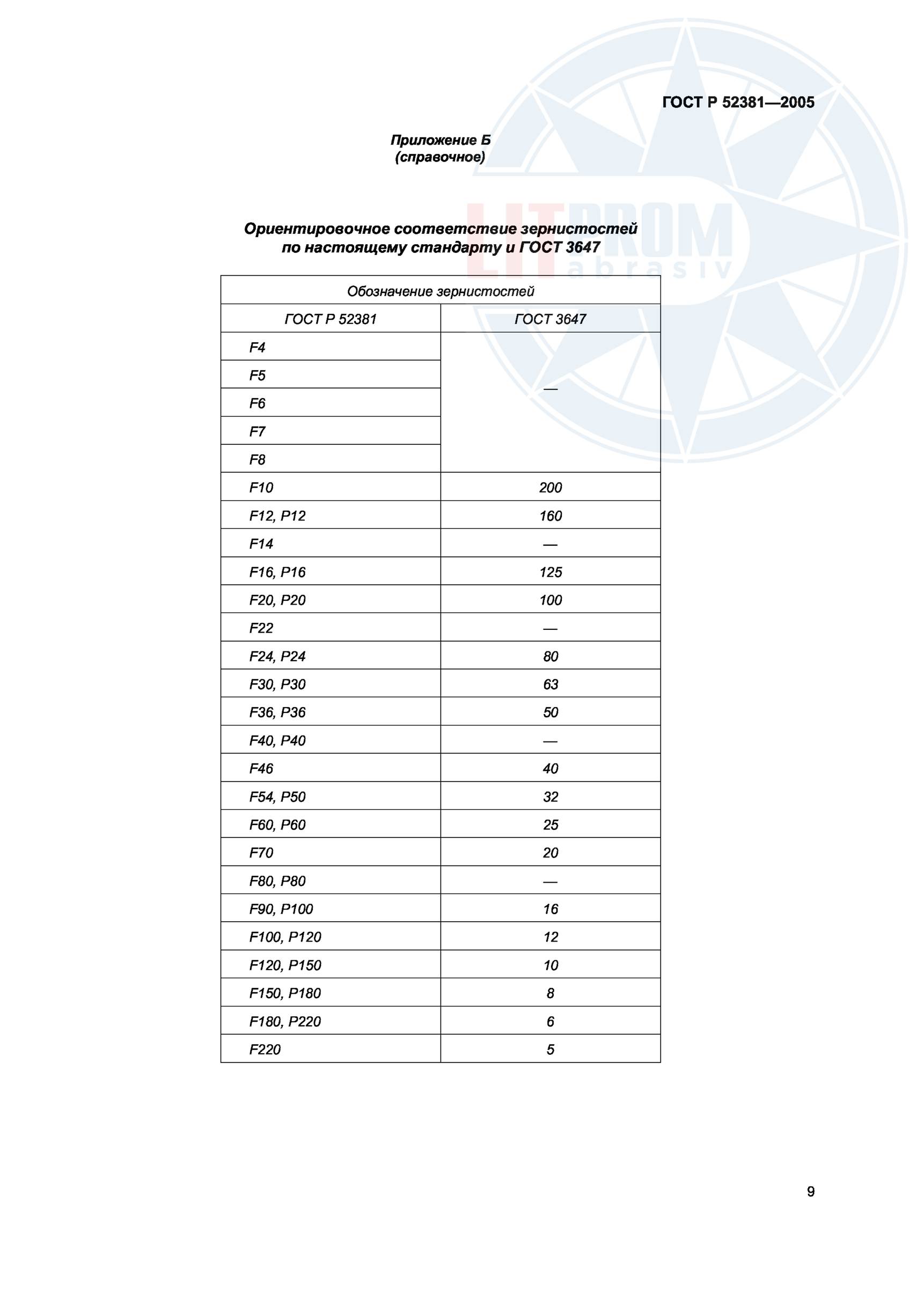

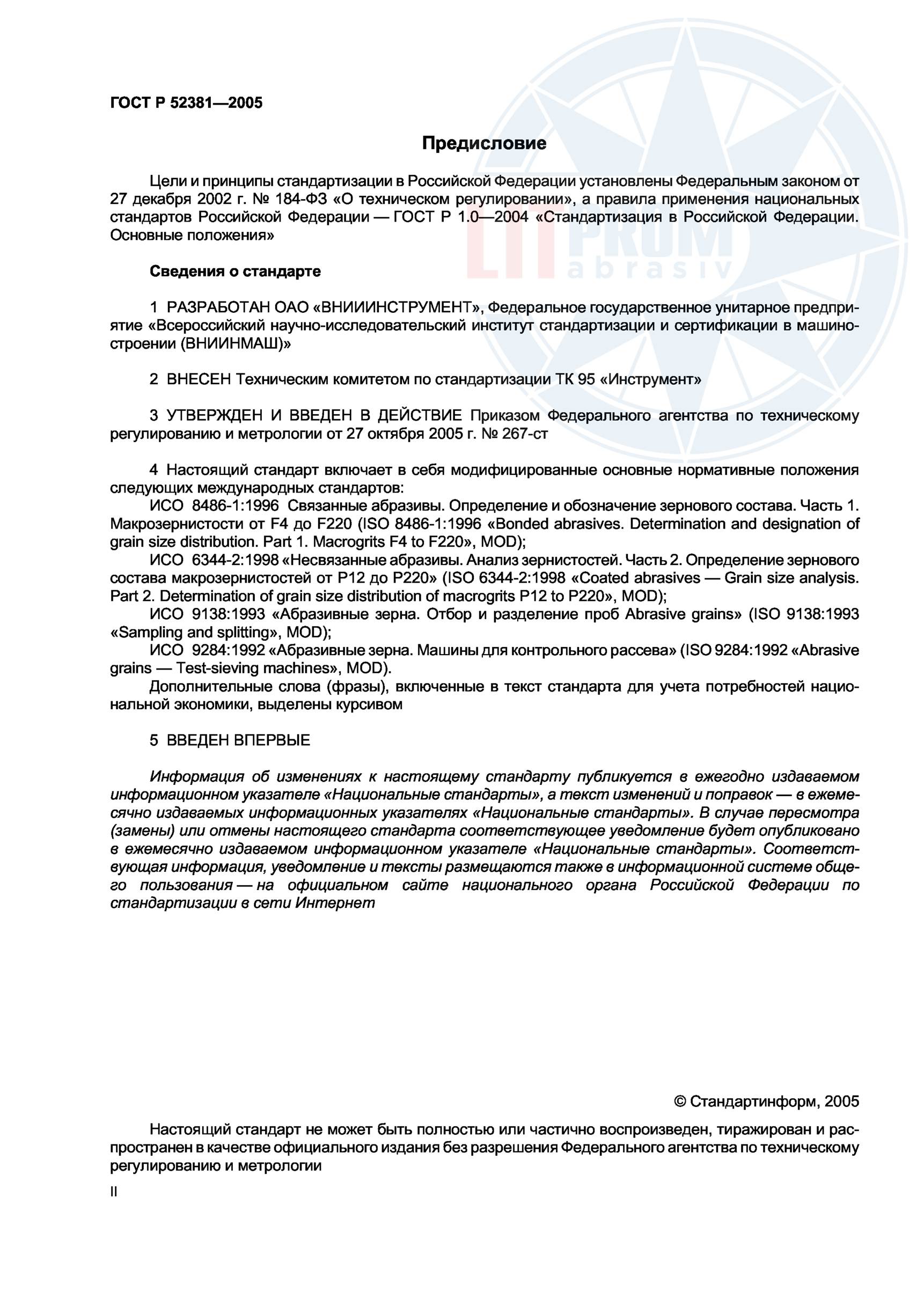

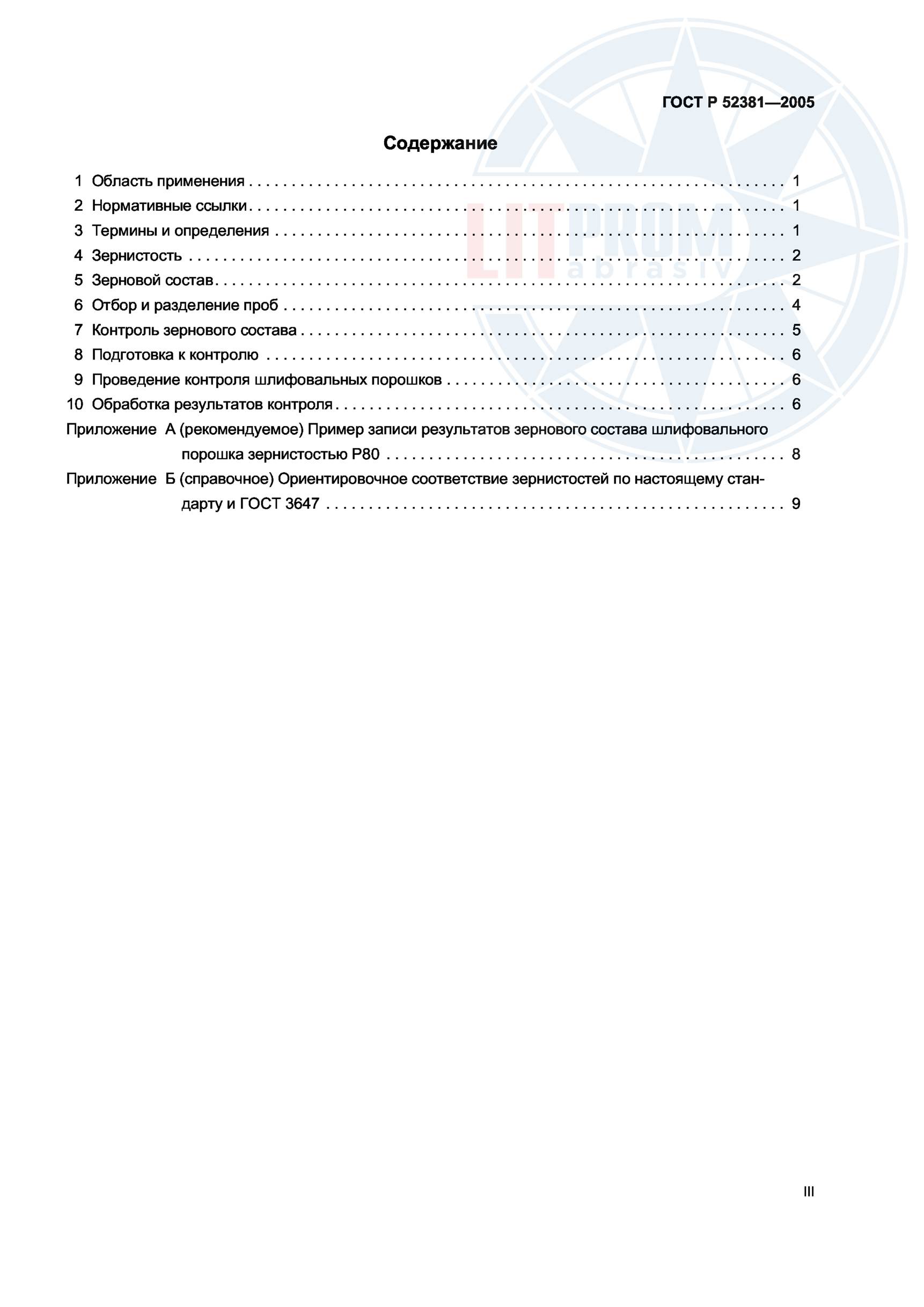

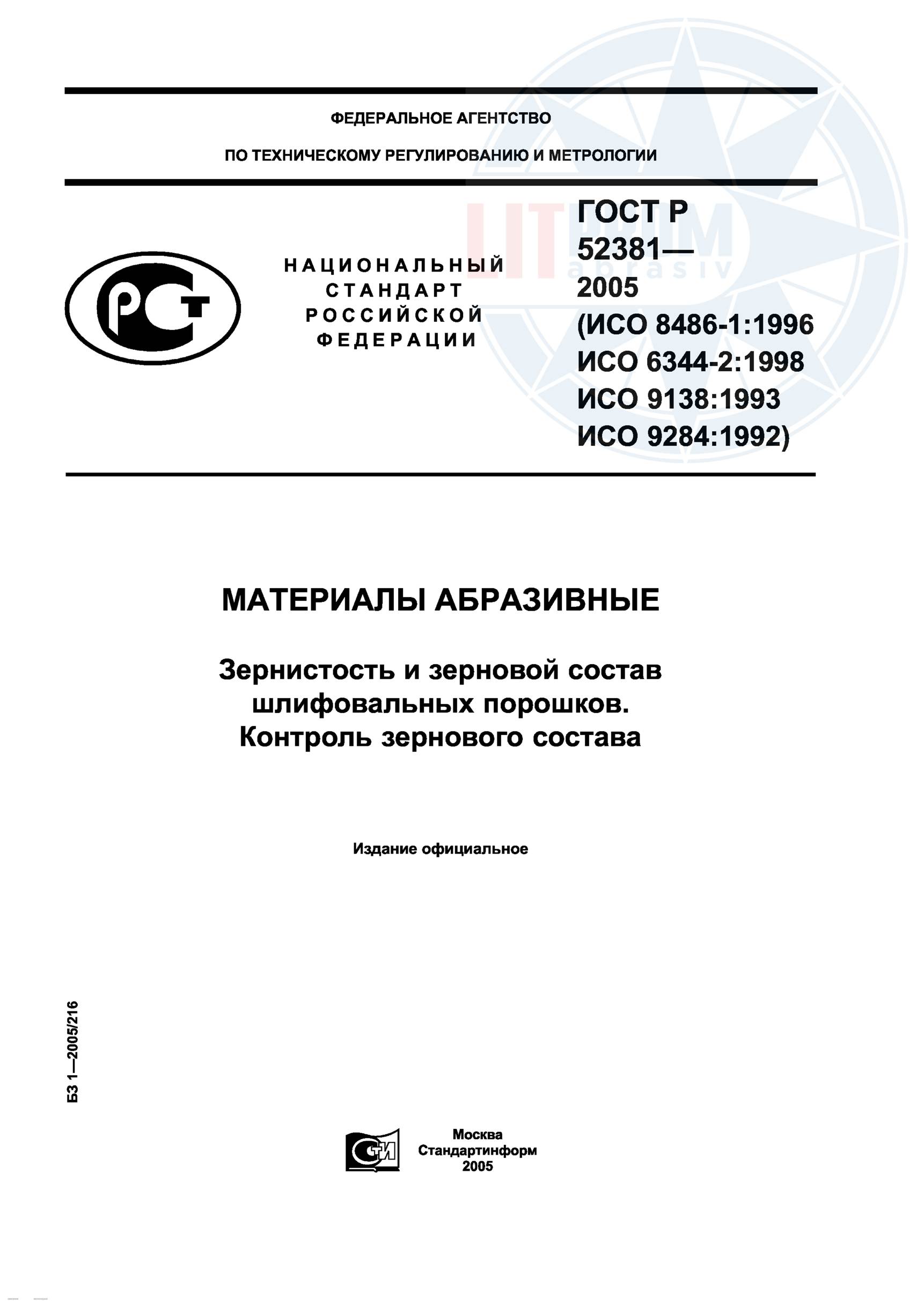

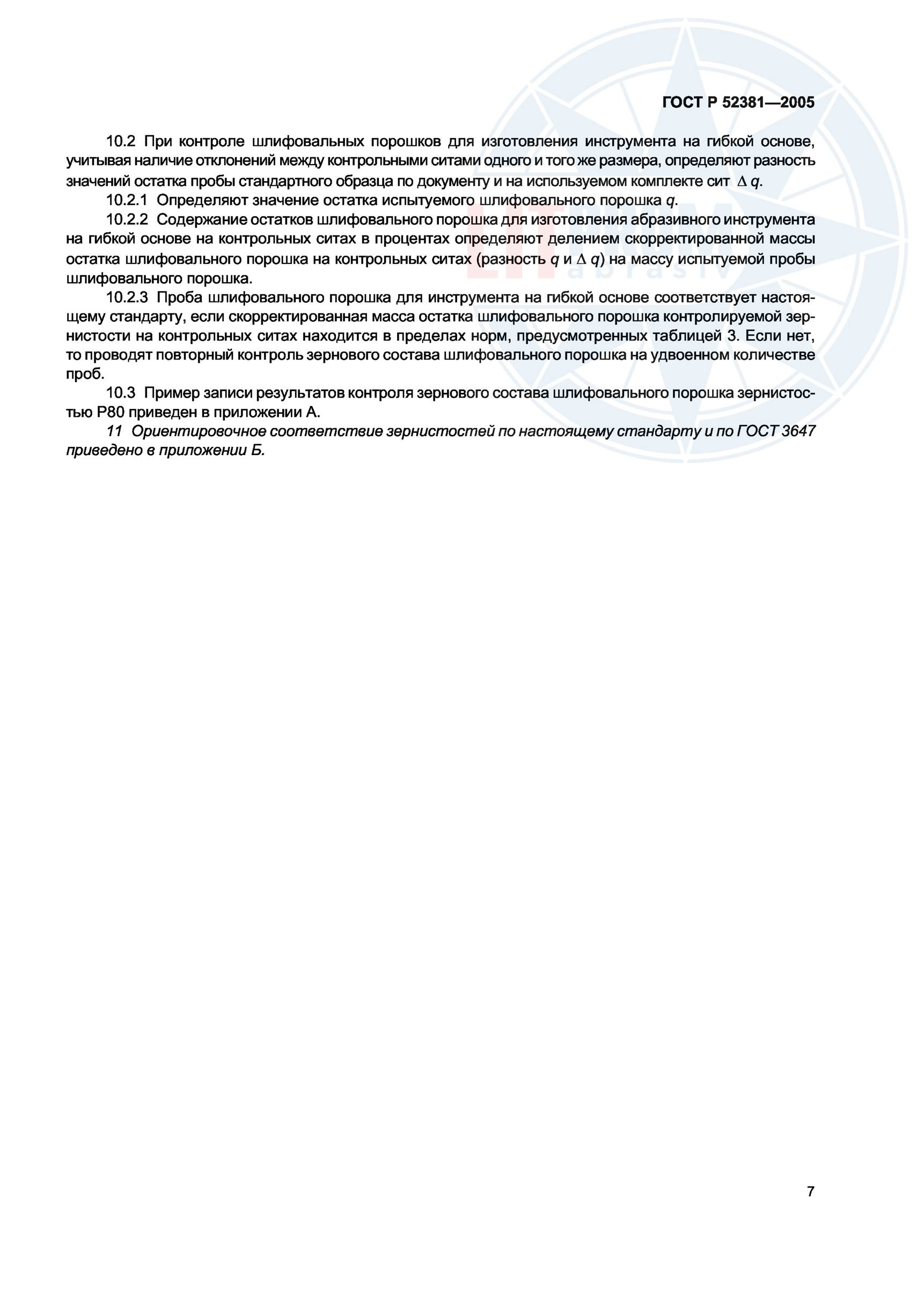

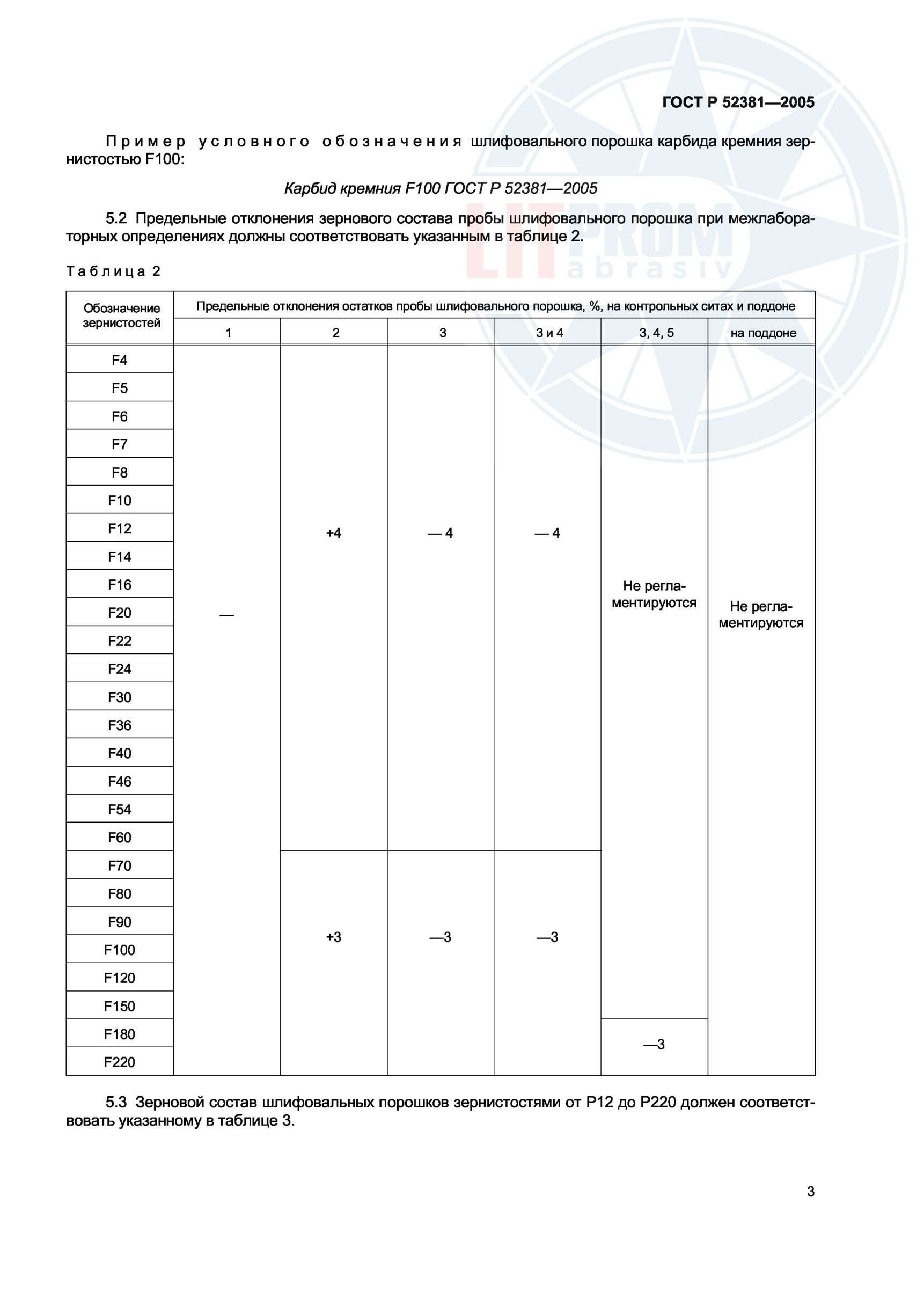

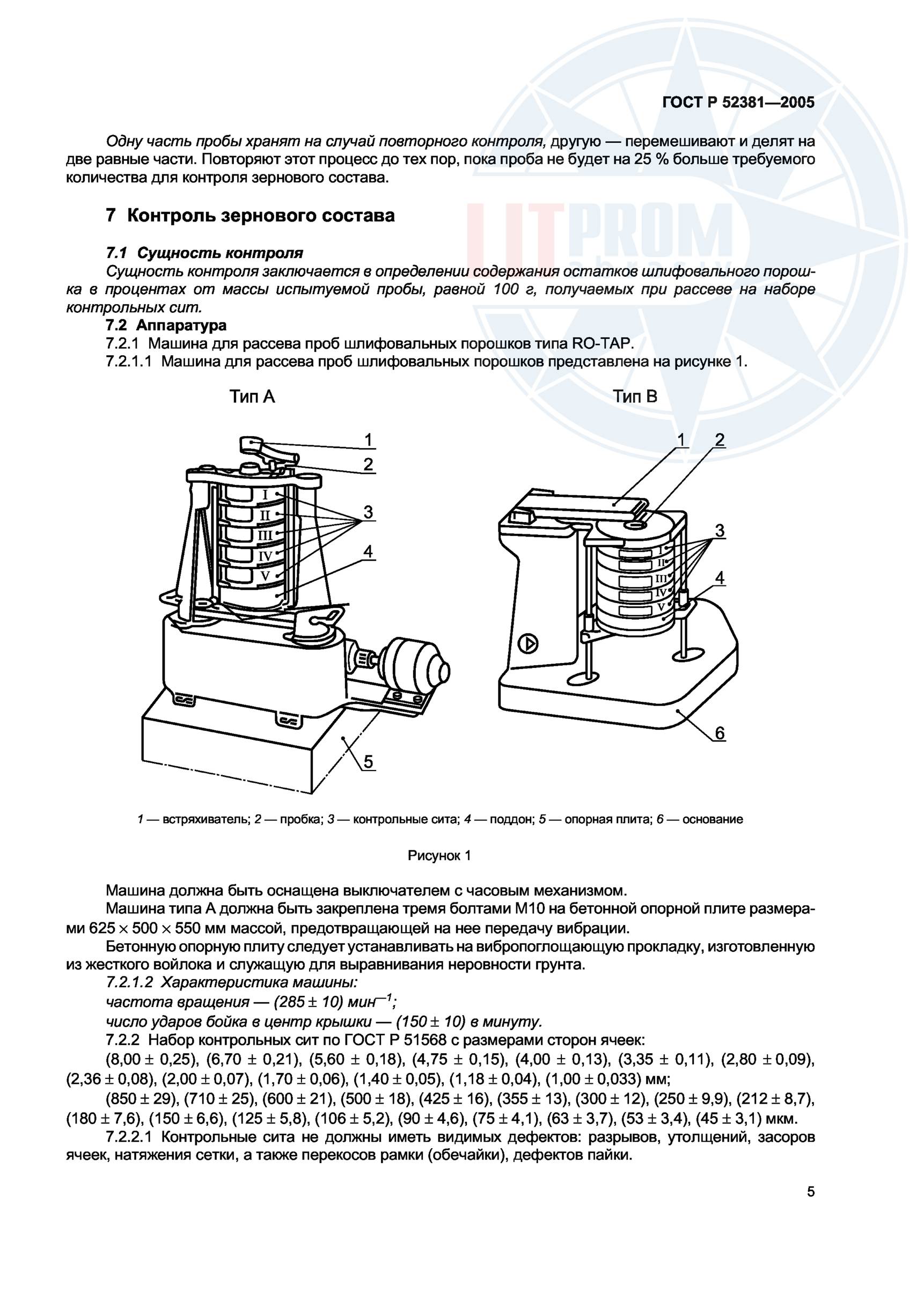

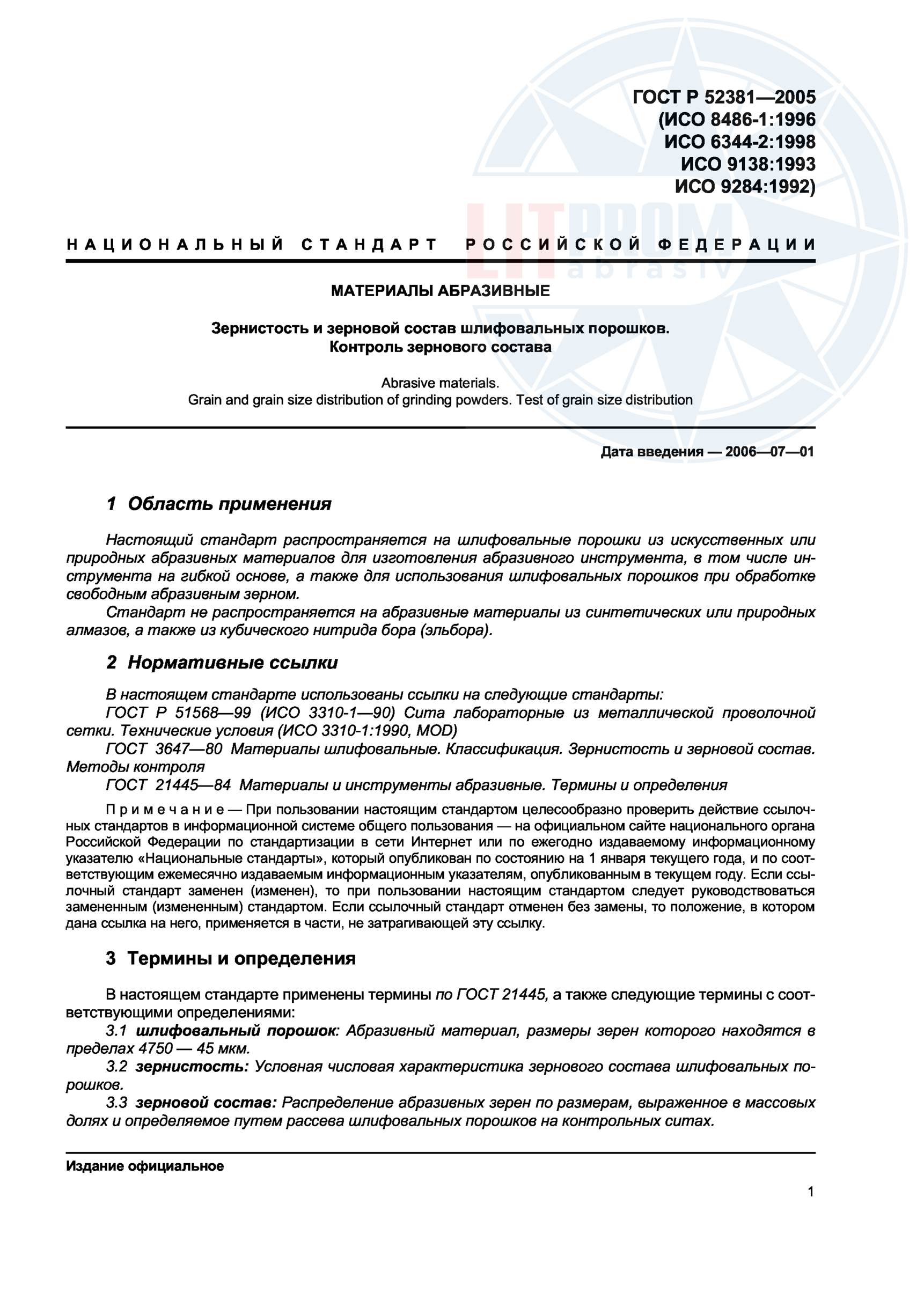

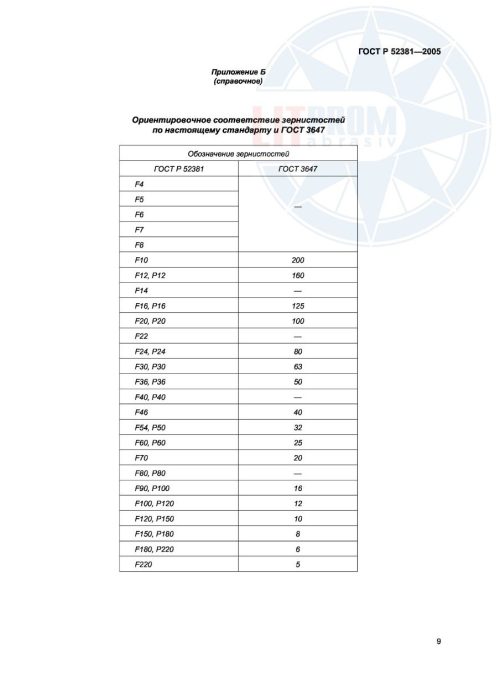

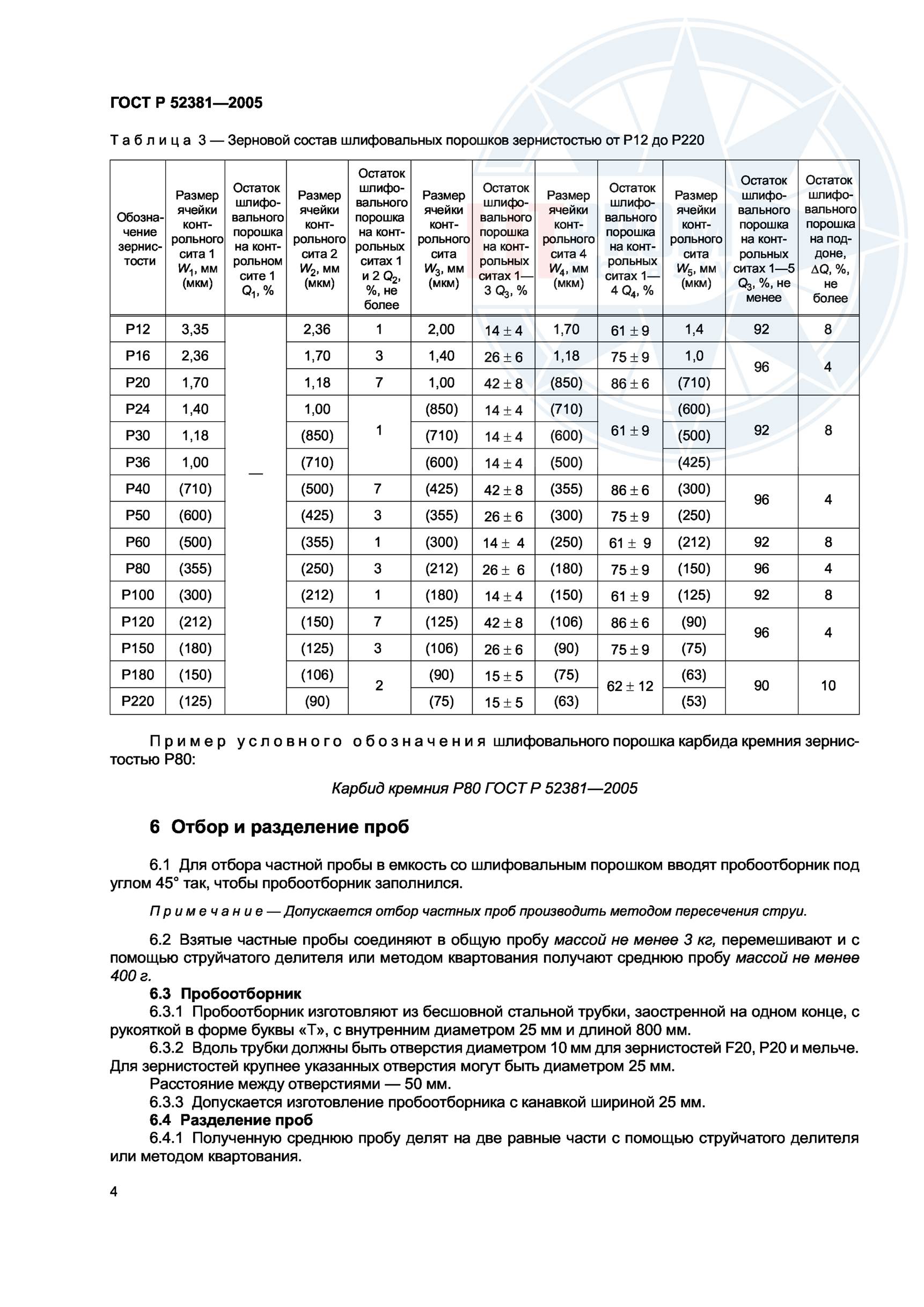

Скачать PDF ГОСТ Р 52381-2005

Шлифовальное зерно из электрокорунда нормального
Марка	Зернистость		Химический состав				Зерновой состав										Магнитный материал	Насыпная плотность г/см³	Разрушаемость %, не более
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	TiO₂ (не более)	CaO (не более)	Размер ячейки сита мм (мкм)	Остаток на сите	Размер ячейки сита мм (мкм)	Остаток на сите не менее	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	TiO₂ (не более)	CaO (не более)	1	Остаток на сите	2	Остаток на сите не менее	3	Остаток на сите не более	3,4	Остаток на сите не более	3,4,5	Остаток на сите не более
14А	160	F12	94,00	0,60	1,80	0,80	2,80	0	2,00	20%	1,70	45%	1,40	70%	1,18	-	0,20	1,93	52
14А	-	F14	94,00	0,60	1,80	0,80	2,36	0	1,70	20%	1,40	45%	1,18	70%	1,00	-	0,2	1,91	52
14А	125	F16	94,00	0,60	1,80	0,80	2,00	0	1,40	20%	1,18	45%	1,00	70%	850	-	0,2	1,89	52
14А	100	F20	94,00	0,60	1,80	0,80	1,70	0	1,18	20%	1,00	45%	850	70%	710	-	0,2	1,88	52
14А	-	F22	94,00	0,60	1,80	0,80	1,40	0	1,00	20%	850	45%	710	70%	600	-	0,2	1,87	52
14А	80	F24	94,00	0,60	1,80	0,80	1,18	0	850	25%	710	45%	600	65%	500	-	0,2	1,85	52
14А	63	F30	94,00	0,60	1,80	0,80	1,00	0	710	25%	600	45%	500	65%	425	-	0,2	1,83	52
14А	50	F36	94,50	0,50	1,80	0,80	850	0	600	25%	500	45%	425	65%	355	-	0,2	1,81	52
14А	-	F40	94,50	0,50	1,80	0,80	710	0	500	30%	425	40%	355	65%	300	-	0,2	1,79	52
14А	40	F46	94,50	0,50	1,80	0,80	600	0	425	30%	355	40%	300	65%	250	-	0,2	1,78	52
14А	32	F54	94,50	0,50	1,80	0,80	500	0	355	30%	300	40%	250	65%	212	-	0,2	1,78	52

Шлифовальные порошки из электрокорунда нормального
Марка	Зернистость		Химический состав				Зерновой состав										Магнитный материал	Насыпная плотность г/см³	Разрушаемость %, не более
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	TiO₂ (не более)	CaO (не более)	Размер ячейки сита мм (мкм)	Остаток на сите	Размер ячейки сита мм (мкм)	Остаток на сите не менее	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	TiO₂ (не более)	CaO (не более)	1	Остаток на сите	2	Остаток на сите не менее	3	Остаток на сите не более	3,4	Остаток на сите не более	3,4,5	Остаток на сите не более
14А	25	F60	94,50	0,50	1,80	0,80	425	0	300	30%	250	40%	212	65%	180	-	0,2	1,78	52
14А	20	F70	94,50	0,50	1,80	0,80	355	0	250	25%	212	40%	180	65%	150	-	0,2	1,77	52
14А	-	F80	94,50	0,50	1,80	0,80	300	0	212	25%	180	40%	150	65%	125	-	0,2	1,75	52
14А	16	F90	94,50	0,50	1,80	0,80	250	0	180	20%	150	40%	125	65%	106	-	0,2	1,75	52
14А	12	F100	93,00	0,70	1,80	0,90	212	0	150	20%	125	40%	106	65%	75	-	0,2	1,71	0,06
14А	10	F120	93,00	0,70	1,80	0,90	180	0	125	20%	106	40%	90	65%	63	-	0,2	1,69	0,06
14А	8	F150	93,00	0,70	1,80	0,90	150	0	106	15%	75	40%	63	65%	45	-	0,2	1,69	0,06
14А	6	F180	93,00	0,70	1,80	0,90	125	0	90	15%	75	-	63	40%	53	65%	0,2	1,69	0,05
14А	5	F220	93,00	0,80	1,80	1,10	106	0	75	15%	63	-	53	40%	45	60%	0,2	1,69	0,05

Микро шлифовальные порошки из электрокорунда нормального
Марка	Зернистость		Химический состав				Размер зерна на точке кривой распределения						Магнитный материал	Насыпная плотность г/см³	Режущая способность г/мин, не менее
Марка	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	TiO₂ (не более)	CaO (не более)	Ds3 не более, мкм		Ds50 не более, мкм		Ds94 не более, мкм		Магнитный материал	Насыпная плотность г/см³	Режущая способность г/мин, не менее
14А	M63	F230	96,00	0,40	1,80	0,50	Ds3	82	Ds50	53	Ds94	34	-	-	0,048
14А	M50	F240	96,00	0,40	1,80	0,50	Ds3	70	Ds50	45	Ds94	28	-	-	0,045
14А	-	F280	96,00	0,40	1,80	0,50	Ds3	59	Ds50	37	Ds94	22	-	-	0,045
14А	M40	F320	95,00	0,40	1,80	0,50	Ds3	49	Ds50	33	Ds94	16,5	-	-	0,034
14А	-	F360	95,00	0,40	1,80	0,50	Ds3	46	Ds50	30	Ds94	13	-	-	0,026
14А	M28	F400	95,00	0,40	1,80	0,50	Ds3	32	Ds50	18	Ds94	8	-	-	0,026
14А	M20	F500	95,00	0,40	1,80	0,50	Ds3	25	Ds50	13	Ds94	5	-	-	0,020
14А	M14	F600	95,00	0,40	1,80	0,50	Ds3	19	Ds50	10	Ds94	3	-	-	0,014
14А	M10	F800	94,00	0,50	1,80	0,50	Ds3	14	Ds50	7	Ds94	2	-	-	0,010
14А	M7	F1000	94,00	0,50	1,80	0,50	Ds3	10	Ds50	5	Ds94	1	-	-	0,007
14А	M5	F1200	94,00	0,50	1,80	0,70	Ds3	7	Ds50	3	Ds94	1	-	-	0,004

Шлифовальное зерно из электрокорунда белого
Марка	Зернистость		Химический состав				Зерновой состав										Магнитный материал	Насыпная плотность г/см³	Разрушающаяся/абразивная способность
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	SiO₂ (не более)	Na₂O (не более)	Размер ячейки сита мм (мкм)	Остаток на сите не менее	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	SiO₂ (не более)	Na₂O (не более)	1	Остаток на сите не менее	2	Остаток на сите не более	3	Остаток на сите не более	3,4	Остаток на сите не более	3,4,5	Остаток на сите не более
25A	160	F12	99,5	0,03	0,1	0,2	2,80	0	2,00	20%	1,70	45%	1,40	70%	1,18	-	0,01	1,90	50
25A	-	F14	99,5	0,03	0,1	0,2	2,36	0	1,70	20%	1,40	45%	1,18	70%	1,00	-	0,01	1,90	50
25A	125	F16	99,5	0,03	0,1	0,2	2,00	0	1,40	20%	1,18	45%	1	70%	850	-	0,01	1,90	50
25A	100	F20	99,5	0,03	0,1	0,2	1,70	0	1,18	20%	1,00	45%	850	70%	710	-	0,01	1,88	50
25A	-	F22	99,5	0,03	0,1	0,2	1,40	0	1,00	20%	850	45%	710	70%	600	-	0,01	1,88	50
25A	80	F24	99,5	0,03	0,1	0,2	1,18	0	850	25%	710	45%	600	65%	500	-	0,01	1,88	50
25A	63	F30	99,5	0,03	0,1	0,2	1,00	0	710	25%	600	45%	500	65%	425	-	0,01	1,84	50
25A	50	F36	99,5	0,03	0,1	0,2	850	0	600	25%	500	45%	425	65%	355	-	0,01	1,84	50
25A	-	F40	99,5	0,03	0,1	0,2	710	0	500	30%	425	40%	355	65%	300	-	0,01	1,84	50
25A	40	F46	99,5	0,03	0,1	0,2	600	0	425	30%	355	40%	300	65%	250	-	0,01	1,80	50
25A	32	F54	99,5	0,03	0,1	0,2	500	0	355	30%	300	40%	250	65%	212	-	0,01	1,80	50

Шлифовальные порошки из электрокорунда белого
Марка	Зернистость		Химический состав				Зерновой состав										Магнитный материал	Насыпная плотность г/см³	Разрушающаяся/абразивная способность
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	SiO₂ (не более)	Na₂O (не более)	Размер ячейки сита мм (мкм)	Остаток на сите не менее	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более
	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	SiO₂ (не более)	Na₂O (не более)	1	Остаток на сите не менее	2	Остаток на сите не более	3	Остаток на сите не более	3,4	Остаток на сите не более	3,4,5	Остаток на сите не более
25A	25	F60	99,5	0,03	0,1	0,2	425	0	300	30%	250	40%	212	65%	180	-	0,01	1,75	50
25A	20	F70	99,5	0,03	0,1	0,2	355	0	250	25%	212	40%	180	65%	150	-	0,01	1,70	50
25A	-	F80	99,5	0,03	0,1	0,2	300	0	212	25%	180	40%	150	65%	125	-	0,01	1,70	0,06
25A	16	F80	99,5	0,03	0,1	0,2	250	0	180	20%	150	40%	125	65%	106	-	0,01	1,70	0,06
25A	16	F100	99,5	0,03	0,1	0,3	212	0	150	20%	125	40%	106	65%	75	-	0,01	1,65	0,06
25A	10	F120	99,5	0,03	0,1	0,3	180	0	125	20%	106	40%	90	65%	63	-	0,01	1,65	0,06
25A	8	F150	99,5	0,03	0,1	0,3	150	0	106	15%	75	40%	63	65%	45	-	0,01	1,65	0,06
25A	6	F180	99,5	0,03	0,1	0,3	125	0	90	15%	75	-	63	40%	53	65%	0,01	1,60	0,06
25A	5	F220	99,5	0,05	0,1	0,3	106	0	75	15%	63	-	53	40%	45	60%	0,01	1,60	0,04

Микро шлифовальные порошки из электрокорунда белого
Марка	Зернистость		Химический состав				Размер зерна на точке кривой распределения						Магнитный материал	Насыпная плотность г/см³	Режущая способность г/мин, не менее
Марка	ГОСТ	FEPA	Al₂O₃ (не менее)	Fe₂O₃ (не более)	SiO₂ (не более)	Na₂O (не более)	Ds3 не более, мкм		Ds50 не более, мкм		Ds94 не более, мкм		Магнитный материал	Насыпная плотность г/см³	Режущая способность г/мин, не менее
25A	M63	F230	99,5	0,03	0,1	0,3	Ds3	82	Ds50	53	Ds94	34	0,007	-	0,050
25A	M50	F240	99,5	0,03	0,1	0,3	Ds3	70	Ds50	45	Ds94	28	0,007	1,65	0,045
25A	-	F280	99,5	0,03	0,1	0,3	Ds3	59	Ds50	37	Ds94	22	0,007	1,63	0,040
25A	M40	F320	99,5	0,04	0,1	0,3	Ds3	49	Ds50	33	Ds94	16,5	0,007	1,63	0,030
25A	-	F360	99,5	0,04	0,1	0,3	Ds3	46	Ds50	30	Ds94	13	0,007	1,53	0,030
25A	M28	F400	99,5	0,04	0,1	0,3	Ds3	32	Ds50	18	Ds94	8	0,007	1,42	0,022
25A	M20	F500	99,5	0,04	0,1	0,3	Ds3	25	Ds50	13	Ds94	5	0,007	1,30	0,019
25A	M14	F600	99,5	0,04	0,2	0,3	Ds3	19	Ds50	10	Ds94	3	0,007	1,14	0,015
25A	M10	F800	99,5	0,04	0,2	0,3	Ds3	14	Ds50	7	Ds94	2	0,006	1,07	0,010
25A	M7	F1000	99,5	0,04	0,2	0,3	Ds3	10	Ds50	5	Ds94	1	0,005	0,99	0,007
25A	M5	F1200	99,5	0,04	0,2	0,3	Ds3	7	Ds50	3	Ds94	1	0,005	0,97	0,005

Шлифовальное зерно из карбида кремния черного
Марка	Зернистость			Химический состав			Зерновой состав	Магнитный материал	Насыпная плотность г/см³	Разрушаемость %, не более
	ГОСТ	FEPA	SiC (не менее)	Fe (не более)	С (не более)	Размер ячейки сита мм (мкм)	Остаток на сите				Размер ячейки сита мм (мкм)	Остаток на сите не менее	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более
	ГОСТ	FEPA	SiC (не менее)	Fe (не более)	С (не более)	1	Остаток на сите				2	Остаток на сите не менее	3	Остаток на сите не более	3,4	Остаток на сите не более	3,4,5	Остаток на сите не более
54C	160	F12	97,5	0,2	0,4	2,8	0	2	20%	1,7	45%	1,4	70%	1,18	-	0,1	-	-
54C	-	F14	97,5	0,2	0,4	2,36	0	1,7	20%	1,4	45%	1,18	70%	1	-	0,1	1,31	75
54C	125	F16	97,5	0,2	0,4	2	0	1,4	20%	1,18	45%	1	70%	850	-	0,1	1,35	75
54C	100	F20	97,5	0,2	0,4	1,7	0	1,18	20%	1	45%	850	70%	710	-	0,1	1,35	75
54C	-	F22	97,5	0,2	0,4	1,4	0	1	20%	850	45%	710	70%	600	-	0,1	1,37	75
54C	80	F24	97,5	0,2	0,4	1,18	0	850	25%	710	45%	600	65%	500	-	0,1	1,37	75
54C	63	F30	98	0,2	0,3	1	0	710	25%	600	45%	500	65%	425	-	0,1	1,40	75
54C	50	F36	98	0,2	0,3	850	0	600	25%	500	45%	425	65%	355	-	0,1	1,40	47
54C	-	F40	98	0,2	0,3	710	0	500	30%	425	40%	355	65%	300	-	0,1	1,40	47
54C	40	F46	98	0,2	0,3	600	0	425	30%	355	40%	300	65%	250	-	0,1	1,40	47
54C	32	F54	98	0,2	0,3	500	0	355	30%	300	40%	250	65%	212	-	0,1	1,40	47

Шлифовальные порошки из карбида кремния черного
Марка	Зернистость			Химический состав			Зерновой состав	Магнитный материал	Насыпная плотность г/см³	Разрушаемость %, не более
	ГОСТ	FEPA	SiC (не менее)	Fe (не более)	С (не более)	Размер ячейки сита мм (мкм)	Остаток на сите				Размер ячейки сита мм (мкм)	Остаток на сите не менее	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более	Размер ячейки сита мм (мкм)	Остаток на сите не более
	ГОСТ	FEPA	SiC (не менее)	Fe (не более)	С (не более)	1	Остаток на сите				2	Остаток на сите не менее	3	Остаток на сите не более	3,4	Остаток на сите не более	3,4,5	Остаток на сите не более
54C	25	F60	97,5	0,2	0,4	425	0	300	30%	250	40%	212	65%	(180)	-	0,1	1,40	47
54C	20	F70	97,5	0,2	0,4	355	0	250	25%	212	40%	180	65%	150	-	0,1	1,35	0
54C	-	F80	97,5	0,2	0,4	300	0	212	25%	180	40%	150	65%	125	-	0,1	1,35	0
54C	16	F90	97	0,3	0,5	250	0	180	20%	150	40%	125	65%	106	-	0,1	1,33	0,08
54C	12	F100	97	0,3	0,5	212	0	150	20%	125	40%	106	65%	75	-	0,1	1,27	0,08
54C	10	F120	97	0,3	0,5	180	0	125	20%	106	40%	90	65%	63	-	0,2	1,27	0,08
54C	8	F150	97	0,3	0,5	150	0	106	15%	75	40%	63	65%	45	-	0,2	1,27	0,07
54C	6	F180	96	0,6	0,4	125	0	90	15%	75	-	63	40%	53	0,65	0,2	1,27	0,07
54C	5	F220	97	0,3	0,4	106	0	75	15%	63	-	53	40%	45	0,6	0,2	1,27	0,07

Микро шлифовальные порошки из карбида кремния черного
Марка	Зернистость		Химический состав			Размер зерна на точке кривой распределения						Магнитный материал	Насыпная плотность г/см³	Режущая способность г/мин, не менее
Марка	ГОСТ	FEPA	SiC (не менее)	Fe (не более)	С (не более)	Ds3 не более, мкм		Ds50 не более, мкм		Ds94 не более, мкм		Магнитный материал	Насыпная плотность г/см³	Режущая способность г/мин, не менее
54C	М63	F230	98	0,3	0,4	Ds3	82	Ds50	53	Ds94	34	-	-	0,082
54C	М50	F240	98	0,3	0,4	Ds3	70	Ds50	45	Ds94	28	-	-	0,070
54C	-	F280	98	0,3	0,4	Ds3	59	Ds50	37	Ds94	22	-	-	0,070
54C	М40	F320	97	0,3	0,4	Ds3	49	Ds50	33	Ds94	17	-	-	0,057
54C	-	F360	98	0,3	0,4	Ds3	46	Ds50	30	Ds94	13	-	-	0,057
54C	М28	F400	97	0,3	0,4	Ds3	32	Ds50	18	Ds94	8	-	-	0,045
54C	М20	F500	97	0,3	0,4	Ds3	25	Ds50	13	Ds94	5	-	-	0,034
54C	М14	F600	97	0,3	0,4	Ds3	19	Ds50	10	Ds94	3	-	-	0,025
54C	М10	F800	96	0,4	0,4	Ds3	14	Ds50	7	Ds94	2	-	-	0,016
54C	М7	F1000	97	0,5	0,4	Ds3	10	Ds50	5	Ds94	1	-	-	0,012
54C	М5	F1200	98	0,3	0,4	Ds3	7	Ds50	3	Ds94	1	-	-	0,009

Зерновой состав абразивов

ГОСТ 28818-90 Химический состав Шлифматериалов

ГОСТ 28818-90

ГОСТ 3647-80 Классификация. Зернистость и зерновой состав. Обазначение фракции по ГОСТ СССР.

ГОСТ 3647-80

Заказать обратный звонок

Privacy Overview

This website uses cookies to improve your experience while you navigate through the website. Out of these cookies, the cookies that are categorized as necessary are stored on your browser as they are essential for the working of basic functionalities of the website. We also use third-party cookies that help us analyze and understand how you use this website. These cookies will be stored in your browser only with your consent. You also have the option to opt-out of these cookies. But opting out of some of these cookies may have an effect on your browsing experience.

Necessary

Always Enabled

Necessary cookies are absolutely essential for the website to function properly. These cookies ensure basic functionalities and security features of the website, anonymously.

Cookie	Duration	Description
cookielawinfo-checkbox-analytics	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Analytics".
cookielawinfo-checkbox-functional	11 months	The cookie is set by GDPR cookie consent to record the user consent for the cookies in the category "Functional".
cookielawinfo-checkbox-necessary	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookies is used to store the user consent for the cookies in the category "Necessary".
cookielawinfo-checkbox-others	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Other.
cookielawinfo-checkbox-performance	11 months	This cookie is set by GDPR Cookie Consent plugin. The cookie is used to store the user consent for the cookies in the category "Performance".
viewed_cookie_policy	11 months	The cookie is set by the GDPR Cookie Consent plugin and is used to store whether or not user has consented to the use of cookies. It does not store any personal data.
